7. ภายในของโทรศัพท์มือถือดิจิตอล



          ในพื้นที่ไม่กี่ตารางนิ้วของอุปกรณ์นี้ มันคือพื้นที่ที่มีความซับซ้อน โทรศัพท์มือถือ เป็นอุปกรณ์ที่มีความซับซ้อนที่คนส่วนใหญ่มีใช้ในชีวิตประจำวัน โทรศัพท์มือถือดิจิตอลสมัยใหม่มีความสามารถในการคำนวณ และประมวลผลนับล้านข้อมูลต่อวินาที ที่ใช้ในการบีบอัด และขยายกระแสเสียง





รูปภายในโทรศัพท์มือถือ

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window



ถ้าสามารถแบ่งบางส่วนของโทรศัพท์มือถือออกจากกัน จะพบว่ามีเพียงส่วนประกอบไม่กี่ส่วนเท่านั้น อันได้แก่

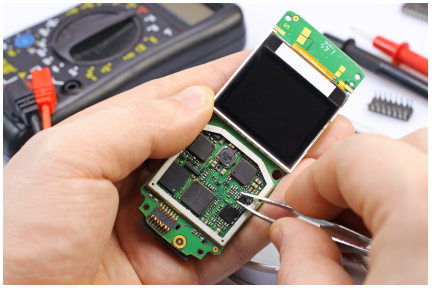

·       แผงวงจรที่มีสมองกลของโทรศัพท์





รูปตัวอย่างวงจรอิเล็กทรอนิกส์ของโทรศัพท์มือถือ



·       เสาอากาศ (Antenna)





รูปตัวอย่างเสาอากาศในโทรศัพท์มือถือ



·       หน้าจอแอลซีดี (Liquid Crystal Display :LCD)





รูปตัวอย่างหน้าจอแอลซีดี



·       แป้นกด หรือคีบอร์ด





รูปตัวอย่างแป้นกด



·       ไมโครโฟน (Microphone)





รูปไมโครโฟนในโทรศัพท์มือถือ



·       ลำโพง (Speaker)





รูปตัวอย่างลำโพงของโทรศัพท์



·       แบตเตอรี่ (Battery)





รูปแบตเตอรี่มือถือ



      แผงวงจรเป็นหัวใจของระบบ มีชิปที่ทำหน้าที่แปลงสัญญาณอนาล็อกสู่สัญญาณดิจิตอล และสัญญาณดิจิตอลสู่สัญญาณอนาล็อก ทำให้สัญญาณเสียงที่ออกมา จากสัญญาณในรูปแบบอนาล็อกไปเป็นดิจิตอล และสัญญาณที่รับเข้ามาจากรูปแบบดิจิตอลกลับไปสู่อนาล็อก





รูปตัวอย่างชิปที่อยู่ในโทรศัพท์มือถือ



      สามารถเรียนรู้เพิ่มเติมเกี่ยวกับการแปลง อนาล็อกสู่ดิจิตอล และดิจิตอลสู่อนาล็อก และความสำคัญไปสู่เสียงที่เป็นดิจิตอล



      กระบวนการสัญญาณดิจิตอล (Digital Signal Processor: DSP) เป็นหน่วยประมวลผลที่กำหนดเอง ถูกออกแบบมาเพื่อทำการคำนวณสัญญาณในการจัดการที่มีความเร็วสูง





รูปตัวอย่างชิปดีเอสพี





รูปกระบวนการการแปลงสัญญาณ



      ไมโครโปรเซสเซอร์จะทำการจัดการทั้งหมด ในการจัดการเกี่ยวกับแป้นกดคีบอร์ด และหน้าจอ ที่มีคำสั่งตามข้อตกลง และควบคุมสัญญาณกับสถานีฐาน นอกจากนี้ยังประสานงานส่วนที่เหลือของฟังชันก์ออนบอร์ด



      หน่วยความจำอ่านเพียงอย่างเดียว หรือรอม (Read-Only Memory: ROM) และหน่วยความจำแบบแฟลช (Flash memory chips) ถูกนำมาใช้ในการจัดเก็บหน่วยความจำสำหรับระบบปฏิบัติการของโทรศัพท์ และคุณสมบัติที่สามารถกำหนดเอง เช่น สมุดโทรศัพท์ ความถี่วิทยุ, ส่วนของจัดการกำลังงาน และการประจุชาร์จ





รูปตัวอย่างการเปลี่ยนรอมในโทรศัพท์มือถือ



      อีกทั้งยังเกี่ยวข้องกับการจัดการของช่องเอฟเอ็มหลายร้อยช่อง สุดท้าย ตัวขยายสัญญาณวิทยุ (RF amplifiers) จัดการเส้นทางเดินของสัญญาณไปและกลับจากเสาอากาศ



      ในการแสดงผลออกที่จอมือถือ เทคโนโลยีของมันมีการพัฒนาไปมาก โทรศัพท์มือถือในปัจจุบันส่วนใหญ่มีความสามารถ สร้างสมุดรายชื่อ หรือไดเรกทอรี่ (Directory) ขึ้นในโทรศัพท์, ใช้เป็นเครื่องคิดเลข, เล่นเกมส์, ดูปฏิทิน, สมุดบันทึก, ท่องอินเตอร์เน็ตเว็บบราวเซอร์, ใช้เป็นกล้องถ่ายรูป ฯลน

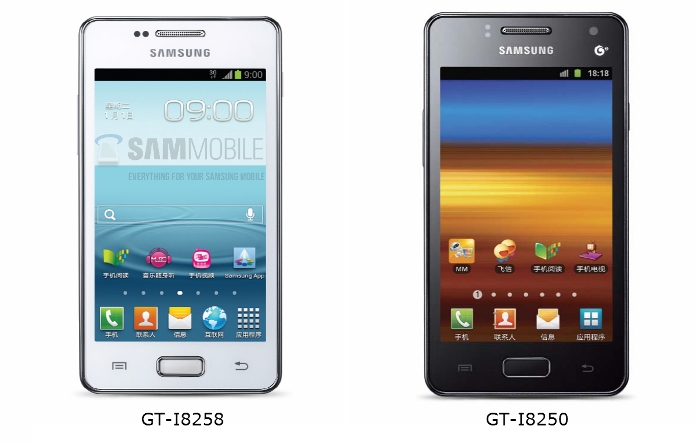

รูปตัวอย่างหน้าจอโทรศัพท์มือถือ



      นอกจากนี้ยังมีการใช้งานอื่น ๆ นับไม่ถ้วนของโปรแกรมโทรศัพท์ หรือแอพลิเคชัน (Application) เพื่อให้เกิดประโยชน์ในทางปฏิบัติตามความจำเป็น หรือความต้องการใด ๆ



      โทรศัพท์บางรุ่น สามารถเก็บข้อมูลบางชนิด เช่น รหัสเอสไอดี และเอ็มไอเอ็น ไว้ในหน่วยความจำแฟลชภายใน ขณะที่แบบอื่น ๆ มีความสามารถในการใช้การ์ดจากภายนอก ซึ่งคล้ายกับบัตรสมาร์ทมีเดีย (SmartMedia cards)





รูปเอสดีการ์ดที่ใช้ในโทรศัพท์มือถือ



      โทรศัพท์มือถือจะมีลำโพง และไมโครโฟนขนาดเล็ก ที่ใช้สร้างเสียง สามารถเห็นได้จากข้างบน ลำโพง และไมโครโฟนขนาดเล็ก ซึ่งขนาดจะไม่ใหญ่กว่าแบตเตอรี่ของนาฬิกา



      เหล่านี้คือสิ่งที่น่าทึ่งทั้งหมดของการทำงานที่ว่า ซึ่งเวลาที่ผ่านไปเพียง 30 ปี มันมีความก้าวหน้าไปมาก
