24 ตัวอย่างงานไครโอเจนิกส์ ตอน 3



อุปกรณ์แลกเปลี่ยนความร้อน 2 (The Heat Exchanger: HEX II)



      อุปกรณ์แลกเปลี่ยนความร้อน 2 เป็นชนิดท่อ และเปลือกหุ้มท่อ การไหลวกกลับในด้านเปลือกหุ้มประกอบไปด้วย ก๊าซเย็นไหลเข้าความดันสูงฮีเลียมที่อันตราย

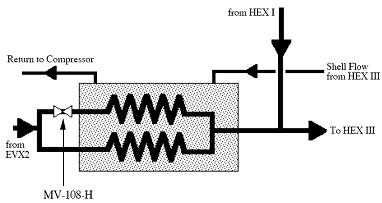

รูป ไดอะแกรมของท่อ และเปลือกหุ้ม

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window



      MV-108-H: นี้เป็นวาล์วมือเปิด-ปิดด้วยมือ ที่ใช้ในการปรับอัตราการไหลผ่านท่อทางที่ถูกแบ่ง ของ HEX II การปรับที่เหมาะสมเพื่อสำเร็จเมื่อไหลออกจากขดท่อต้านทาน (RXOUT 1& 2) ของด้านเปลือกหุ้มที่เท่ากัน



      การไหลของฮีเลียม: คุณสามารถเห็นได้ ทางเดินการไหลผ่านไปทางอุปกรณ์แลกเปลี่ยนความร้อน เป็นการไหลไปข้างหน้า จำไว้ว่า HEX II ใช้หลังจากเครื่องยนต์แห้งเท่านั้น เป็นการวิ่ง และผลิตผลอย่างเพียงพอของก๊าซที่เย็น ที่กระทำซึ่งการหล่อเย็นสำหรับทางเข้าของการไหลของฮีเลียม



สถานีจุดวัดสำหรับ HEX II (Instrumentation for HEX II)

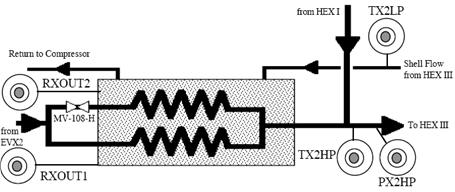

รูปแสดงจุดวัดในที่ต่าง ๆ จุด 2



      RXOUT1: นี้เป็นด้านความต้านทานของเปลือกหุ้ม ซึ่งอ่านด้านเปลือกหุ้มของฮีเลียมที่มันออกจาก HEX II โดยปกติความต้านทานอ่านได้ มากกว่า 280K (เปรียบเทียบการอ่านนี้กับของ RXOUT2)



      RXOUT2: นี้เป็นด้านความต้านทานของเปลือกหุ้ม ซึ่งอ่านด้านเปลือกหุ้มของฮีเลียมที่มันออกจาก HEX II โดยปกติความต้านทานอ่านได้ มากกว่า 280K (เปรียบเทียบการอ่านนี้กับของ RXOUT1)



      TX2LP: นี้เป็นประจุ VPT พร้อมกับก๊าซไนโตรเจน มันอ่านอุณหภูมิของเปลือกด้านการไหลระหว่าง HEX II และ HEX III ทั่วไปแล้วมันอ่านอยู่ประมาณ 80K



      TX2HP: เป็นประจุ VPT พร้อมกับก๊าซไนโตรเจน มันอ่านอุณหภูมิของเปลือกด้านการไหลระหว่าง HEX II และ HEX III ทั่วไปแล้วมันอ่านอยู่ประมาณ 80K



      PX2HP: นี้เป็น 0-500 psig “เซตร้า (Setra) ทรานส์ดิวเซอร์ความดัน มันอ่านความดันในฮีเลียมความดันสูงจ่ายการไหลซึ่งออกจาก HEX I และ HEX II
