25 ตัวอย่างงานไครโอเจนิกส์ ตอน 4



อุปกรณ์แลกเปลี่ยนความร้อน 3 (The Heat Exchanger: HEX III)





รูป HEX III

แนะนำเพื่อให้อ่านได้ต่อเนื่องให้ คลิกขวาเลือก Open link in new window



      อุปกรณ์แลกเปลี่ยนความร้อนแบบนี้เป็นแบบท่อ และมีเปลือกหุ้ม ออกแบบมาเพื่อให้เกิดการไหลสวนทาง กระบวนการการทำความเย็นทำงานอย่างต่อเนื่องโดยทำความเย็นมีการไหลของฮีเลียมความดันสูง พร้อมกับก๊าซเย็นวกกลับไปที่ เครื่องยนต์แห้ง ผ่านเปลือกหุ้มด้านที่แลกเปลี่ยนความร้อน มันมีความเป็นไปได้ที่มี 2 สถานะเหมือนกัน จากการหยุดนิ่งของเครื่องทำความเย็นสถานะทั้งสองอาจผสมกัน







สถานีจุดวัดสำหรับ HEX III (Instrumentation for HEX III)

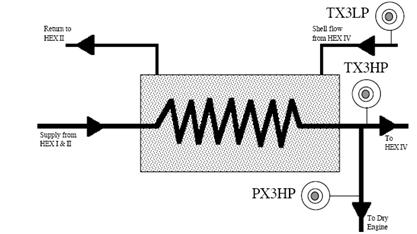

รูปแสดงจุดวัดในที่ต่าง ๆ จุด 3





      TX3LP: นี้เป็นประจุ VPT พร้อมกับก๊าซนีออน (Neon gas) มันอ่านอุณหภูมิของการไหลวกกลับจาก HEX IV ก่อนที่มันจะเข้า HEX III



      TX3HP: นี้เป็นประจุ VPT พร้อมกับก๊าซนีออน มันอ่านอุณหภูมิก๊าซทางออก ของการไหลของฮีเลียมความดันสูงก่อนที่จะเข้าเครื่องยนต์แห้ง และ HEX IV



      PX3HP: นี้เป็น 0-500 psig “เซตร้า (Setra)” ทรานส์ดิวเซอร์ความดัน มันอ่านความดันในฮีเลียมจ่ายการไหลซึ่งออกจาก HEX III และด้านหัวสำหรับเครื่องยนต์แห้ง
